产品中心
PRODUCTS
产品简介:本产品由氟碳树脂,优质的颜、填料、毕克等优秀助剂、反射隔热材料制作成涂料,与拜尔固化剂搭配成膜,为双组份反应型涂料。能有效防止多种腐蚀介质对基面的破坏,延长被涂物的使用寿命。

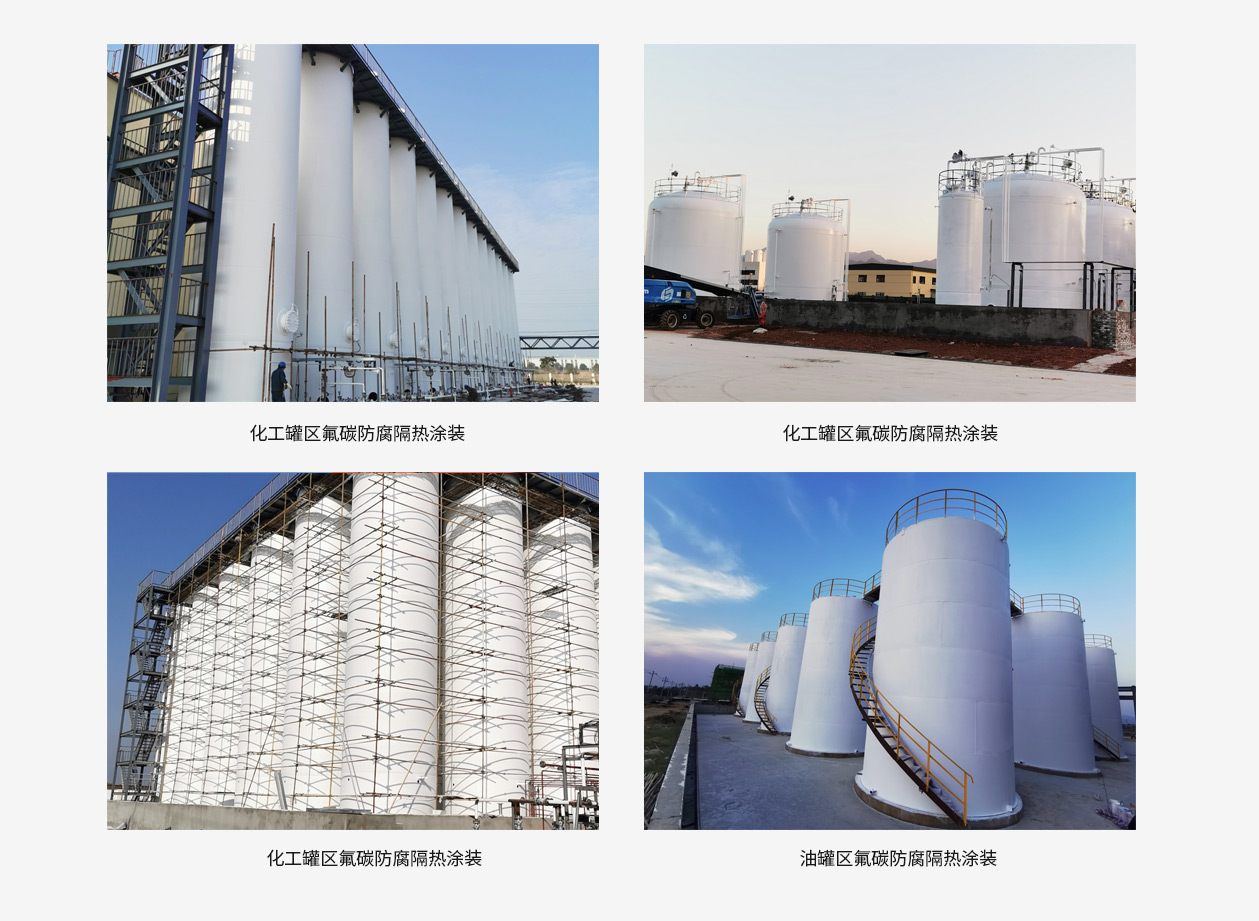

用 途:适用于化工企业各种制冷剂、溶剂及低沸点的包装容器,可以大大降低保温成本并保护设备长期如新。
特 性:这是一款专门为化工企业需要采取降温措施的特殊介质设备而开发的集防腐、隔热双重功能的功能性防腐涂料,通过其对红外线的反射功能,达到表面降温的效果,红外线反射率达到86%以上。钢制设备在不装介质的状态下,夏季设备表面温度一般不超过42度,效果非常明显。
施工方法:严格按比例调配。先将固化剂与漆充分混合后熟化15分钟,再加入稀释剂。本产品在制作过程中特别考虑到施工要求,因此可刷涂、喷涂、辊涂。面层涂料配套防腐专用底漆施工,一般采用的工艺为一底两面或二底二面。本产品为双组分反应型涂料,混合后应在4小时内用完。
干燥时间:温度25℃,表干30分钟,实干24小时。完全固化5-7天。
涂装间隔:4小时以上。
储 存:盖紧密封。存放阴凉、清洁、干燥的地方。保质期2年。
表面处理:工件表面清除浮锈和焊渣飞溅等,并进行除尘除油。
施工条件:施工期间湿度小于75%,施工温度5℃—40℃。雨、雪、雾天气严禁施工。
安全及注意事项:保证施工现场有良好的通风。应远离明火,施工现场不准吸烟,并避免涂料溅及眼睛及皮肤。
min |
std |
试样1 |
温差 |
min |
std |
试样1 |
温差 |
---|---|---|---|---|---|---|---|
0 |
17.1 |
16.9 |
0.2 |
0 |
14.9 |
14.8 |
0.1 |
1 |
33.1 |
22.4 |
10.7 |
1 |
26.3 |
19.8 |
6.5 |
2 |
40 |
24.8 |
15.2 |
2 |
39.3 |
24.2 |
15.1 |
3 |
50.9 |
29.2 |
21.7 |
3 |
49.6 |
28.6 |
21 |
4 |
57.8 |
32 |
25.8 |
4 |
57.5 |
32.3 |
25.2 |
5 |
63.5 |
34.6 |
28.9 |
5 |
64.3 |
35.6 |
28.7 |
6 |
68.7 |
37.2 |
31.5 |
6 |
68.8 |
38.1 |
30.7 |
7 |
71.7 |
39 |
32.7 |
7 |
71.9 |
39.9 |
32 |
8 |
74.6 |
40.8 |
33.8 |
8 |
74.3 |
41.5 |
32.8 |
9 |
75.8 |
41.8 |
34 |
9 |
76.2 |
42.8 |
33.4 |
10 |
77.8 |
42.7 |
35.1 |
10 |
77.9 |
43.9 |
34 |
25 |
82.2 |
46.5 |
35.7 |
12 |
80 |
45.6 |
34.4 |
28 |
82.5 |
47.1 |
35.4 |
17 |
82.2 |
47.4 |
34.8 |
33 |
82.6 |
47.4 |
35.2 |
43 |
83.6 |
49.3 |
34.3 |
表面温度 |
90.9 |
52.4 |
38.5 |
表面温度 |
90.7 |
53.9 |
36.8 |
90.7 |
53.2 |
37.5 |
90.4 |
54.2 |
36.2 |
||
89.4 |
52.6 |
36.8 |
90.9 |
53.6 |
37.3 |
被涂物表面温差对比表
配套底涂:防腐专用底漆
